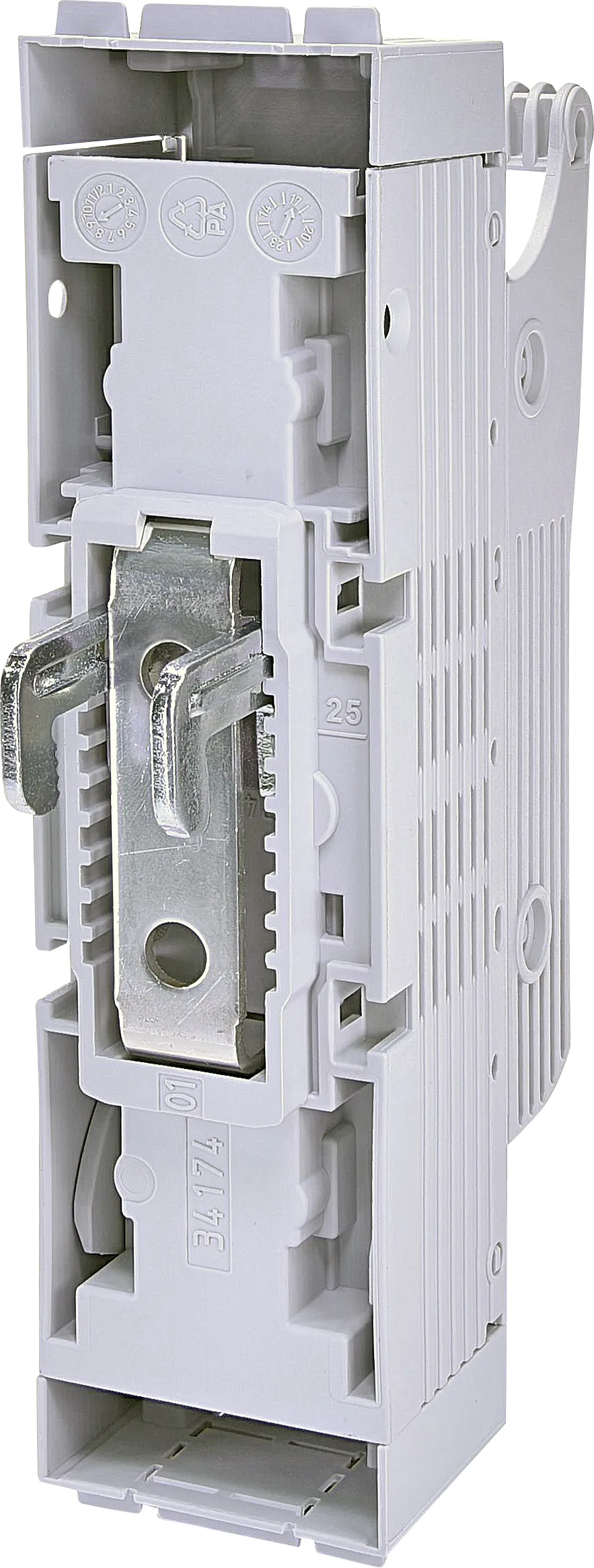

Rozłącznik skrzynkowy KVL-B/CF-00 1p M8-M8 001690931
Specyfikacje
- Numer katalogowy:
- 001690931
- Opis:
- KVL-B/CF-00 1p M8-M8
- Opis:
- Rozłącznik skrzynkowy
- Wielkość:
- NH00
- Rodzaj napięcia:
- AC/DC
- Moment dokręcenia (Nm):
- 35Nm-30Nm
- Funkcja:
- Fuse switch disconnector
- Ilość biegunów:
- 3
- Stopień ochrony IP:
- IP20
- Sposób montażu:
- Montaz na szynach
- Kategoria pracy:
- AC-23B,AC-22B,AC-21B,DC-22B,DC-21B
- Kategoria przepięciowa:
- III
- Częstotliwość znamionowa (Hz):
- 40Hz/60Hz
- Wysokość na poziomem morza (m):
- ≤ 2000m
- Znamionowe napięcie pracy (V DC):
- 440V
- Znamionowy warunkowy prąd zwarciowy Inc (kA):
- 120kA
- Trwałość mechaniczna (cykle):
- 1600
- Temperatura otoczenia (°C):
- -25°C/55°C
- Znamionowe napięcie izolacji (V):
- 800V
- Prąd zwarciowy krótkotrwały wytrzymywany Icw:
- 5kA
- Prąd znamionowy roboczy Ie AC-21 A/B przy 690 V (A):
- 160A
- Trwałość elektryczna (cykle|):
- 200
- Straty mocy Pd (W):
- 5W
- Maksymalne znamionowe napięcie robocze (V AC):
- 690V
- Zacisk śrubowy:
- M10
- Stopień zanieczyszczenia:
- 3
- Największa dopuszczalna strata mocy wkładki topikowej (W):
- 12W
- Napięcie znamionowe udarowe wytrzymywane Uimp (kV):
- 8kV
Dokumenty
Dane logistyczne
Produkt
- Kod EAN produktu
- 3838895840848
- Waga produktu
- 0.39 kg
- Taryfa celna
- 85363090
- logis_net_width
- 50 mm
- logis_net_height
- 204 mm
- logis_net_depth
- 112 mm
Opakowanie transportowe
- Ilość
- 2
- EAN
- 3838895823117
- Waga
- 0.76 kg
- Ilość na palecie
- 600
Klasyfikacja ETIM
- Klasyfikacja
- EC001040
- Opis
- Rozłącznik bezpiecznikowy
- Jako rozłącznik główny
- Tak
- Jako rozłącznik bezpieczeństwa
- Tak
- Maksymalne znamionowe napięcie pracy Ue AC
- 690V
- Znamionowy prąd ciągły Iu
- 160A
- Do wkładek bezpiecznikowych
- NH00
- Liczba biegunów
- 3
- Z kontrolą stanu wkładki bezpiecznikowej
- Nie
- Rodzaj podłączenia styków głównych
- Połączenie śrubowe
- Rodzaj elementu wykonawczego
- Uchwyt pokrywy
- Stopień ochrony (IP) strony czołowej
- IP20
